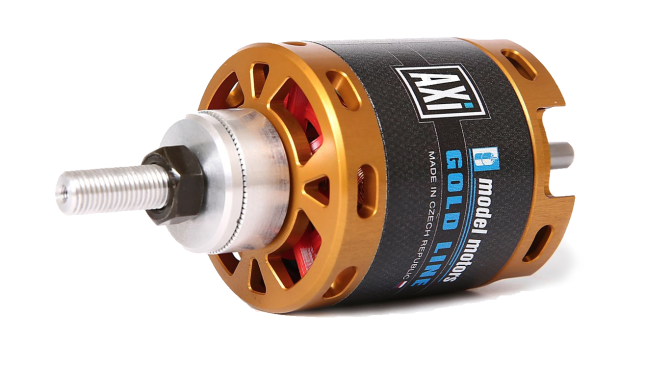

Die AXI 4120 Typenreihe zeichnet sich einerseits durch das geringe Gewicht, andererseits aber von der enormen Leistungsfähigkeit aus. Bei Wirkungsgraden von bis zu 89% und einer Belastbarkeit von 59A/60s wie beim AXI 4120/18 V2 öffnet sich ein breites Einsatzspektrum. Besonders finden die AXI Motoren der Typenreihe 4120 in großen Seglern und Akrobatik Modellen Einsatz. Die Besonderheit der AXI 4120 Typenreihe ist, dass große Propeller mit hoher Steigung auch bei guter Effizienz angetrieben werden!
Die AXI Motoren sind als 14 polige Aussenläufer konzipiert, es sind daher einige wichtige Grundlagen zu beachten. Die Motoren werden mit einem Prop Mitnehmer für die Welle, sowie mit dem RMS – System – Prop Mitnehmer für die Glocke und Montagekreuz – ausgeliefert.
Nicht alle BL Controller sind gut, und bedingungslos für 14polige Außenläufer geeignet. Wir empfehlen grundsätzlich die BL-Controller von Jeti, da diese – richtig eingestellt – bestens mit der AXI Motorenreihe zusammenspielen.
Jedenfalls ist bei Inbetriebnahme genau zu prüfen:
- Spannungsbereich des Controllers
- höchstzulässiger Stromwert des Controllers (es sollte immer eine Reserve von ca. 30% eingerechnet werden)
- höchstzulässige Felddrehzahl des Controllers
- zum Aussenläufer passende Einstellung des Controllers
- geeignete Akkustecksysteme und Stecker zwischen Controller und Motor
- Ausreichende Strombelastbarkeit des Antriebsakkus
- Ausreichende Kabeldicken
- keine Fremdkörper im Motor
- Motor berührt mit rotierender Glocke weder Bauteile noch Kabel
- Für ausreichend Kühlung sorgen (Turbo-Spinner, gelochter Motorspant und Abluft
- Sichere Montage geeigneter Propellermitnehmer
- Propellergröße dem dem Antrieb anpassen
- Propeller auf zulässige Höchstdrehzahl prüfen
- Propeller vor jedem Flug auf Schäden prüfen
- Propeller auswuchten
- Vor Anstecken des Antriebsakkus überprüfen, dass sich weder Personen noch Gegenstände im Bereich des Propellers befinden
Vorschläge für AXI 4120/14 V2
 |
 |
 |
 |
 |
||
|---|---|---|---|---|---|---|
 |
3 500 | 123,5 | 4s | 55A/60s | 70A opto | 13″x8″ |
|
3 800 | 134,0 | 5s | 55A/60s | 70A opto | 12″x6″ |
 |
2 900 | 102,3 | 5s | 55A/60s | 70A opto | 12″x8″ |
 |
3 200 | 112,9 | 3s | 55A/60s | 70A | 15″x9″ |
|
4 200 | 148,2 | 4s | 55A/60s | 70A opto | 14″x7″ |
|
4 800 | 169,3 | 5s | 55A/60s | 70A opto | 12″x8″ |
 |
7,5 ccm / .46 – 2stroke .65 – 4stroke | |||||
Vorschläge für AXI 4120/18 V2
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
3 800 | 134,0 | 5s | 55A/60s | 70A opto | 14″x9″ |
|
3 500 | 123,5 | 5s | 55A/60s | 77A | 14″x8″ |
 |
2 600 | 91,7 | 5s | 55A/60s | 70A opto | 15″x8″ |
|
2 300 | 81,1 | 4s | 55A/60s | 70A opto | 17″x8″ |
|
2 900 | 102,3 | 6s | 55A/60s | 77A | 14″x7″ |
|
4 300 | 151,7 | 4s | 55A/60s | 70A opto | 17″x9″ |
|
4 500 | 158,7 | 5s | 55A/60s | 70A opto | 15″x9,5″ |
|
7,5 ccm / .46 – 2stroke .65 – 4stroke | |||||
Vorschläge für AXI 4120/20 V2
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
4 000 | 141,1 | 5s | 52A/60s | 40A opto | 15″x8″ |
|
3 300 | 116,4 | 5s | 52A/60s | 70A opto | 15″x10″ |
|
3 200 | 112,9 | 5s | 52A/60s | 70A opto | 16″x8″ |
|
3 500 | 123,5 | 6s | 52A/60s | 77A | 15″x8″ |
|
5 000 | 176,4 | 5s | 52A/60s | 70A opto | 17″x8″ |
|
7,5 – 9 ccm / .46-.54 -2stroke .65-.75 – 4stroke | |||||
