Duplex DS-6 – Die ersten Schritte

DS6c
Pfeiffer

8. Juni 2016

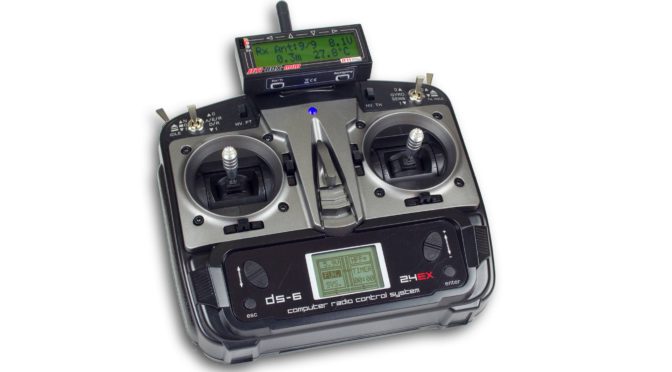

Wir möchten die Duplex DS-6 Sender gerne für die Neueinsteiger anhand eines Beispieles vorstellen.

Schritt für Schritt soll diese Beschreibung aber nicht das Manual ersetzen, sondern eine weitere Hilfestellung, insbesondere für Anfänger sein.

Im Lieferumfang sind Sender und Empfänger.

  • Einsetzen der Batterien in den Sender. Auf richtige Polung der Zellen achten!
    20160607_121456

    • Bei Empfängerstromversorg über den Antriebsakku mittels BEC demontieren Sie immer für die Einstell- und Programmierarbeiten den Propeller. Ein unbeabsichtigt angelaufener Motor / Propeller kann zu schwersten Verletzungen führen!
  • Binden des Empfängers an den Sender (Pairing)Bindplug im Rex6Bindplug im Rex6
    Pairing Rex6
    Pairing Rex6

    Sender einschalten. Der Sender Quittiert die Bindung mit einem ansteigenden Doppelton. Entfernen sie nun den Pairing Stecker.

  • Programmieren des Senderspeichers
    Auswahl des Modellspeichers SYS/Model.Set,  und unter Rename den Modellnamen eingeben. Den Modelltyp auswählen – z.B. Plane (K1 Querruder, K2 Höhe, K3 Seite, K4 Motor, K5 frei, K6 frei)
  • Änderungen der Empfängereinstellungen
    Wenn z. B. 2 Querruderservo verwendet werden sollen, kann der Servosteckplatz 5 oder 6 für ein weiteres Querruderservo verwendet werden. Dazu wird der gebundene Empfänger mit Strom versorgt und in der JetiBox von TX auf RX gewechselt (->). Im Menuepunkt “Output Pin Set” wird auf Pin 6  [Y6] gewechselt und diesem der Kanal 1 [Ch1] zugeordnet. Über den Empfängersteckplatz 6 wird nun das zweite Querruderservo angesteuert.
  • Im Sender können nun Drehrichtung und ev. benötigte Dualrate- oder Expowerte eingegeben werden. Die Servomittelstellung sollte grundsätzlich mit der Rudermittelstellung übereistimmen, dazu sind in erster Linie die Gestänge richtig einzustellen. Mit dem Menuepunkt “Travel” kann der Servoweg begrenzt werden. Grundsätzlich sollten aber die Wege über den Sender nur geringfügig begrenzt werden und die Hebelverhältnisse Servohebel – Ruderhorn richtig gewählt werden. Im Servomonitor kann man die Funktionen überprüfen.
  • Vorflugcheck
    Überprüfen Sie bitte:
    Senderbatterien
    gewählten Modellspeicher
    Propeller auf Sitz und auf etwaige Beschädigungen
    Leichtgängigkeit der Ruder
    Antriebs- oder Empfängerakku
    Laufrichtung der Ruder
