Die DS6 eignet sich perfekt für den Einstieg in die wunderbare und faszinierende Welt des Modellflugs. Sie kann problemlos für einfache Modelle verwendet und auch programmiert werden. Doch der Wunsch nach gößeren Modellen bringt die DS6 mit nur 6 Sendekanälen bald an ihre Grenzen, glaubt man zumindest.
Da die DS6 aber mit dem Jeti-Duplex System ausgestattet ist, ist es mit kleiner Programmierarbeit auch möglich “kompliziertere” Modelle z.B. E-Segler mit 4-Klappenflügel ( Butterfly am Gashebel und Motor auf einem Schalter) zu fliegen.
Die DS6 gibt für die die Grundfunktionen folgende Steckplätze vor:
Querruder auf 1
Höhe auf 2
Seite auf 3
Motor auf 4,
Schaltkanäle auf 5 und 6 (für Zusatzfunktionen wie Fahrwerk oder Landeklappen)

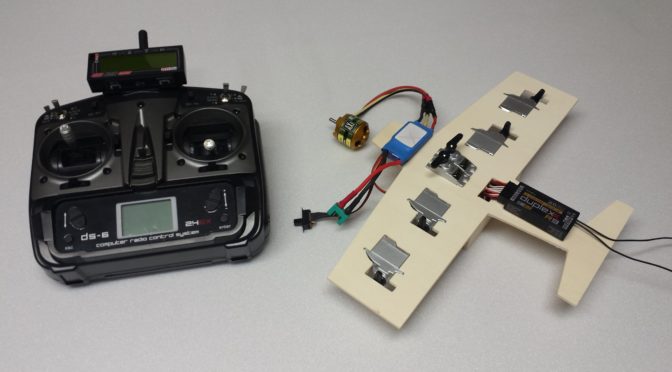

In unserem Beispiel verwenden wir einen Jeti Duplex R9 Empfänger und stecken die Servos wie folgt an:
Quer links auf 1
Höhe auf 2 (eventuell V-Leitwerk links)
Seite auf 3 (eventuell V-Leitwerk rechts)
Quer rechts auf 4
Motor auf 5
Landeklappen auf 7.
Damit ist jetzt ist der Motor auf dem linken 3-Stufen-Schalter gelegt und hat somit “Motor aus”, “halb-Gas”, “voll-Gas”.
Der Mischer für das V-Leitwerk wird auf der DS6 porgrammiert (siehe Bedienungsanleitung), die anderen benötigten Mischer werden am Empfänger programmiert.
Bevor jedoch mit der Programmierung begonnen werden kann, muss auf den Empfänger folgende Firmware aufgespielt werden. (Rx V 3.06) Empfängersoftware V3.06
Ganz einfach: Das Update für JETI Empfänger, Regler, Sensoren und Tx-Module
Aktuell bewegen sich folgende Servos:
Als Orientierungshilfe sollte folgendes Diagramm dienen. Dies ist das Empfängermenü in einem Diagramm dargestellt.
Zugriff auf den Empfänger:
Auf der JETI-Box-mini, navigieren wir mit den Pfeil-tasten durchs Menü.
Die Programmierung des Butterflymischers ist unten im Einzelnen beschrieben.
Vorweg…….
Falls man sich mal in den Menues verirrt:
Wenn Sie sich im Menü total verirrt haben und möglicherweise die falschen Kanäle miteinander gemischt haben ist es am einfachsten den Empfänger wieder auf Werkseinstellung zurück zu setzen.
Wie folgt:
Egal wo Sie im Menü sind, so lange “↑” drücken bis Sie den Empfängernamen sehen. Danach 1x “↓” zu “Measure”, danach so lange nach “→” bis “Auto Set” steht. Jetzt 1x “↓” drücken. Es erscheint “Preset ToSetup ←→”. Jetzt zeitgleich “←” und “→”gedrückt halten bis das Display wieder auf den Empfängernamen umspringt. Jetzt ist der Empfänger wieder auf Werkseinstellung zurückgesetzt.
Setzen des Mischers für Butterfly:
Drücken Sie “→” bis “Rx” steht. Jetzt 2x “↓” damit wir zum Hauptmenü des Empfängers gelangen. Die 5 Hauptpunkte: Messure, Main Setting, Channel-Set, Out-Pin-Set, Auto Set;
Umstellen auf “ganzes” Menü:
Als ersters stellen wir die Anzeige des Empfängermenüs auf “full”, da im Auslieferungszustand der Firmware nur ein Teilmenü angezeigt wird. Dafür im Menü “Main Setting” “↓” drücken bis “Menu Display Reduced” angezeigt wird.
Mit “→” stellen wir um auf “FULL”. Danach gehen wir wieder “↑” in die Hauptmenüebene “Main Setting”.
Steckplatzzuordnung ändern:

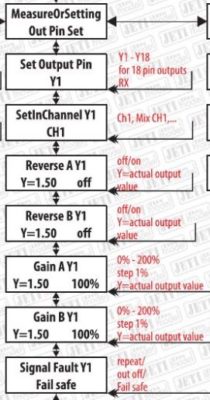

Wir suchen das Menü “Out Pin Set”, stellen jetzt die Steckplätze Y1,Y4, Y5 und Y7 um. Das “Y” steht für den Steckplatz am Empfänger. Wir drücken “↓” es erscheint “SetOutput Pin Y1”; drücken “↓” -> “SetInChannel Y1”, drücken “→” und stellen den Y1 um von “CH1” auf “MixCH1”.
Jetzt drücken wir “↑” das wieder “OutPin Set” steht und drücken “→” bis wir bei Y4 sind. Drücken “↓” und stellen auch hier durch “→” um von “Ch4” auf “MixCh4”.
Drücken “↑” zurück zu “OutPin Set” und durch “→” weiter zu Y5, dann “↓” und ändern das CH5 durch 2x “←” um auf “Ch4”
Das gleich bei Y7, der wird auch auf “Ch4” umgestellt. Somit werden mi dem “Gas”-Hebel das rechte Querruder und die beiden Landeklappen bewegt. Gegebenenfals muss die Laufrichtung des Servos umgekehrt werden. Menüpunkt unterhalb. “↓”
AUCHTUNG: Umbedingt beide Teilrichtugen “A” und “B” umkehren!
Mit “Gain A” und “Gain B” begrenzen Sie die maximalen Servowege.
Jetzt wieder “↑” drücken um ins Hauptmenü “Out Pin Set” zu gelangen. Jetzt gehts ans eingentliche Mischen der Kanäle.
Mischen der Kanäle:

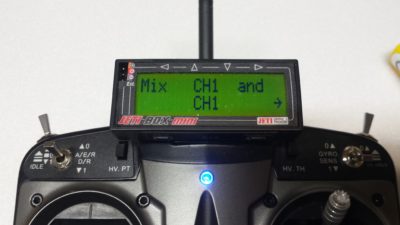

Im Menü “Channel Set” mischen wir Kanal 1 mit Kanal 4. Dazu “↓” drücken bis zu folgendem Text:

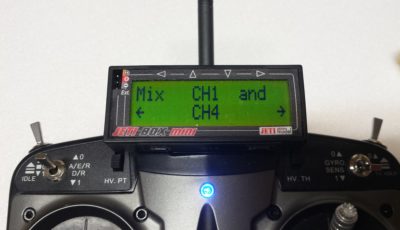

jetzt stellen wir durch “→” um auf “Mix CH1 and CH4”.

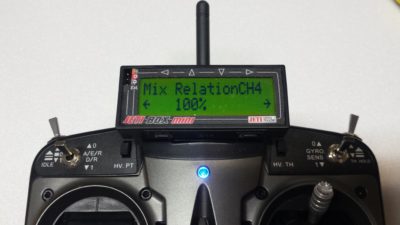

Im Menüpunkt “↓” darunter können die % des Mischanteils geändert werden. Im Normalfall sollten die 100% passen.
Im Menüpunkt “↓” darunter kann die Mischer umgekerht werden.
Jetzt sollten sich beide Querruderservos bewegen.

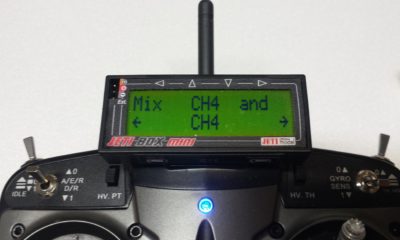

Die gleiche Prozdeur wiederholen wir jetzt bei Kanal 4.

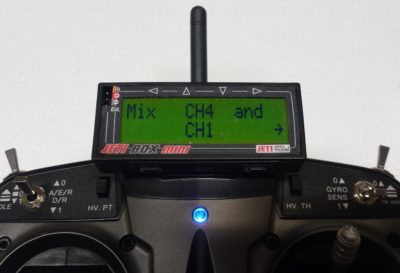

Hier wird aber Kanal 4 mit 1 gemischt.
Jetzt sollten die Servobewegungen so aussehen:
Jetzt nur noch letzte Feineinstellungen wie z.B. Expo, Endauschläge am Sender vornehmen, danach kann der Spaß beim fliegen beginnen.
Wenn Sie diesen Empfänger später für ein anderes Model verwenden, sollten Sie diesen auf Werkseinstellung zurück setzen, wie oben beschrieben.
