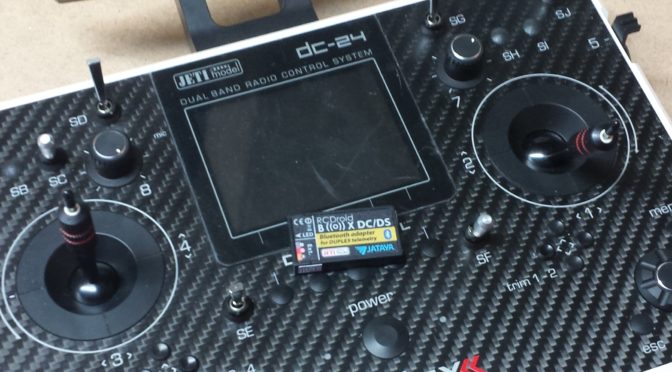

Die Droid Box von JETI

ist eine kleine Bluetooth Schnittstelle zwischen Ihrem Jeti Duplex DC- oder DS-Sender und Ihrem Andriod Smartphone. Damit können Sie sich alle Daten die von den Sensoren im Modell zur Fernsteuerung gesendet werden als Graphen oder Zahlenwerte anzeigen lassen und auch speichern.

Viele schrecken vielleicht davor zurück, die Droidbox im DC/DS-Sender zu verbauen… ist aber alles andere als kompliziert.

Es gibt grundsätzlich zwei Typen von R/C Driodboxen:

Für alle Sender mit einem Jeti Duplex Sendemodul R/C-Droid-Box speziell für Jeit Duplex DC/DS-Sender R/C-Droid-Box für DC/DS-Sender

Der Einbau in eine DC-24:

Als erstes wird der Sender, falls mit Pult genutzt, aus dem Pult herausgenommen.

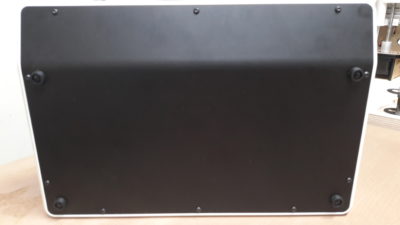

Die 10 kleinen Schrauben der Rückplatte lösen und entfernen. Darauf achten das der Schraubenkopf nicht abgedreht wird.

Wenn die Rückplatte entfernt worden ist, sehen wir das Innenleben der DC-24

Die Driod Box mit dem mitgelieferten Kabel verbinden. Auf korrekte Polarität achten:

20161216 215953

20161216 220013

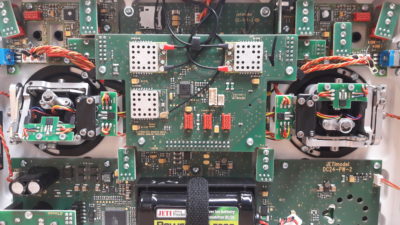

Auf der Hauptplatine in der Mitte befinden sich die drei HF-Module, darunter sind 2 weiße und 3 rote Steckplätze. Der größere weiße Steckplatz ist der PPM-out, an dem die Jeti Droid-Box angeschlossen wird.

20170131 145559 e1510553356540

20170131 145651

Jetzt suchen wir noch einen passenden Platz um die Droid-Box im Sender zu verstauen ohne, dass das Kabel an den Steuerknüppel ankommen oder sich verklemmen können. Es gibt natürlich mehrere Möglichkeiten die Droid-Box unter zu bringen. In diese Fall haben wir uns für die (auf die Rückseite schauende) linke Seite des Senders entschieden. Die Droid-Box einfach mit einem Stück Doppelseitigen Klebeband am Metallgehäuse befestigen.

20161216 220201 e1481928345902

20170131 145612 e1493913931196

20161216 220408

Die Rückplatte wieder aufsetzen und die 10 Schrauben gemäßigt festziehen. Somit ist der Einbau abgeschlossen.

Einstellung im Sender:

Im Sender unter dem Menüpunkt “Systemfunktionen” -> “Senderkonfiguration” -> “ppm Einstellung” muss auf “EX-Datenverkehr” eingestellt werden damit die Daten an die Droid-Box übermittelt werden können.

Verbindungsauf mit der Droid-Box:

Um die Telemetriedaten auf Ihrem Android Smartphone empfangen zu können, müssen Sie sich die App RCDroidBox von JATAYA systems aus dem Google PlayStore installieren.

Starten Sie die App. Es erscheint der Hauptbildschirm.

DroidBoxApp

Screenshot 2016 12 17 15 24 46

Tippen Sie auf den untersten Eintrag “RCDroidBox Gerät finden”. Bitte schalten Sie jetzt Ihren Sender und ihr Bluetooth auf Ihrem Smartphone ein, danach nochmal auf den ersten Eintrag “RCDroidBox Gerät finden”.

Screenshot 2016 12 17 15 24 57

Screenshot 2016 12 17 15 25 01

Wenn Ihre DroidBox gefunden worden ist, tippen Sie sie an, damit der Koppelungsvorgang startet. Die Koppelung bestätigen und somit ist eine Verbindung hergestellt.

In diesem Menü können Sie, ihre DroidBox umbenennen und falls Sie mehrere DroidBoxen haben, zwischen den einzelnen Verbindungen wählen.

Telemetrie anzeige:

Zurück zum Grundmenü, hier den obersten Eintrag “Verbinden” antippen. Es erscheint der Telemetrie Bildschirm. Links unten wird der Status der Verbindung angezeigt (gelb wenn gesucht wird, Bild 1). Wenn die beiden linken Felder grün ( Bild 2) geworden sind ist die Verbindung korrekt aufgebaut. In diesem Fall ist am gebundenen Empfänger ein Jeti Vario 2 angeschlossen. Es dauert jetzt ein paar Sekunden bis der Sensor erkannt wird ( Bild 3).

Screenshot 2016 12 18 21 41 44

Screenshot 2016 12 18 21 41 50

Screenshot 2016 12 18 21 42 08

Wenn der Sensor oder die Sensoren erkannt worden sind, können über die Taste “+” anzuzeigende Telemetriewerte ausgewählt werden. Falls das “+” nicht ersichtlich ist einfach irgendwo in den schwarzen Bereich tippen.

Screenshot 2016 12 18 21 42 31

Screenshot 2016 12 18 21 43 14

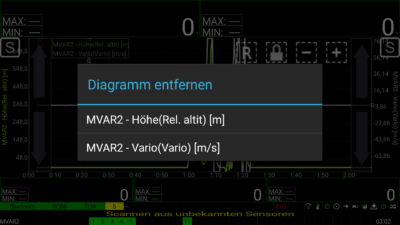

Um einen Sensorwert zu löschen einfach auf das ” – ” tippen und danach den Wert den man löschen will antippen.

screenshot_2016-12-18-21-43-54 — Telemetriewert löschen

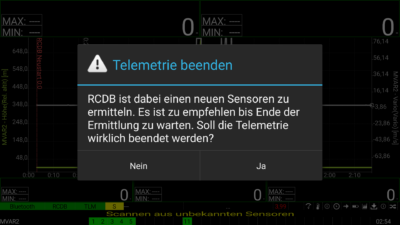

Wenn Sie den Telemetrieanzeigemodus verlassen wollen, einfach auf die “zurück-Taste” Ihres Smartphones drücken und dann die Abfrage mit “JA” zu quittieren.

screenshot_2016-12-18-21-44-02 — Telemetrie beenden

Natürlich können wir hier nicht den vollen Funktionsumfang der App erklären, da diese den Beitrag unnötig verlängern würden. Daher einfach durchprobieren und überraschen lassen welchen Funktionsumfang die App hat.
